产品描述
型号 VT
由高强度铜制成,用于重载连接和防腐蚀
螺帽旋转易于安装导体
高强度硅铜硬件在组装到导体时提供优良的机械性能
宽线范围使得库存要求最小化
UL列出可以使用高达600V 和90℃的温度额定值

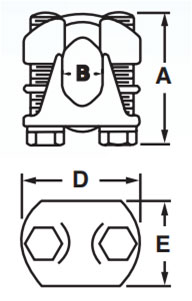

型号 | 导体范围 | 大致尺寸(英寸) | 螺栓尺寸 | ||||
主体 | 阀门 | A | B | D | E | ||
(螺栓长度) | |||||||
VT-0 | 2 Str. - 1/0 Str. | 10 Str. - 1/0 Str. | 1.5 | 0.41 | 1.44 | 0.94 | 5/16. |
VT-1 | 2 Str. - 2/0 Str. | 10 Str. - 2/0 Str. | 1.5 | 0.5 | 1.56 | 1.13 | 5/16. |
VT-2 | 1/0 Str. - 4/0 Str. | 10 Str. - 4/0 Str. | 1.75 | 0.59 | 1.84 | 1.34 | 3/8. |
VT-3 | 250 - 350 kcmil | 10 Str. - 350 kcmil | 2 | 0.75 | 2.31 | 1.63 | 1/2. |
VT-4 | 250 - 500 kcmil | 10 Str. - 500 kcmil | 2.25 | 0.88 | 2.44 | 1.69 | 1/2. |
VT-5 | 400 - 800 kcmil | 3/0 Str. - 800 kcmil | 2.5 | 1.06 | 2.69 | 1.88 | 1/2. |
VT-6 | 500 - 1000 kcmil | 3/0 Str. - 1000 kcmil | 2.75 | 1.25 | 3.06 | 2.25 | 5/8. |
