目的

CJ19C＆CJ19B开关电容接触器（短接触器）只能用于开关低压分路电容。 它广泛用于自动均衡的无功率和功率均衡设备。 可适用于交流50Hz，额定电压380V以下，开关电容在90kvar以下，功率因数提高的电力系统。 CJ19C型开关电容接触器是我厂根据法国TE公司LC1-DK（电容器接触器）改进设计制造的。 CJ19B型是我公司设计制造的基于CJX2型交流接触器。 接触器是积木式的，主电路上面的电阻电路部分，电阻电路三部分组成。 原理接触设计，自身负载可靠工作。

共同的工作条件和安装条件

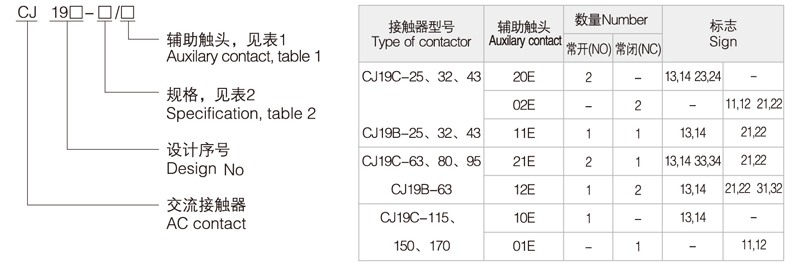

类型和意义

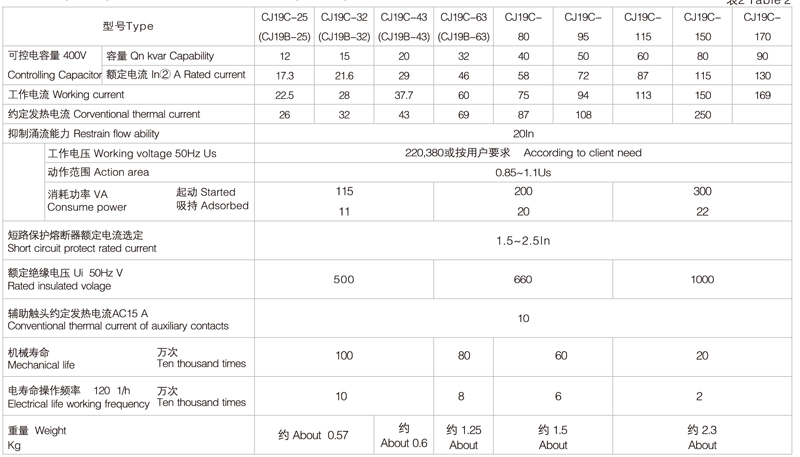

主要技术参数（表2）

注：1，CJ19C型与CJ19B型基本技术性能相同，只有在限流能力操作端和移动电阻电路的电路不同。 表示电容器的额定电流

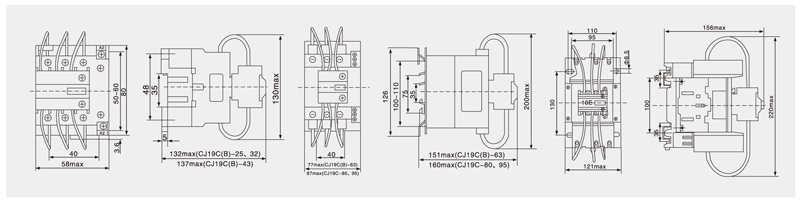

轮廓安装尺寸

CJ19B-25,32,43＆CJ19C-25,32,43型安装有M4螺钉，35mm安装导轨的反松垫片。 CJ19B-63,80,95型接触器可以安装M6螺钉，反松垫片和35mm或75mm安装导轨。 Cj115,150,170型接触器可以安装M6螺钉，反松垫片和35mm安装导轨。 双方的距离是100毫米。 CJ19B-25,32,43＆CJ19C-25,32,43型的外观和安装尺寸如图4所示，CJ19B-63＆CJ19C-63,80,95的尺寸为5号。 CJ19C-115,150,170就是6号。
