产品描述

电缆尺寸 : 0.5~1.5mm²(A.W.G.22-16)   最大电流 : Imax=19A   材质：紫铜    厚度 : 0.7mm

型号 美国螺栓编号 螺丝直径 尺寸(mm) 颜色

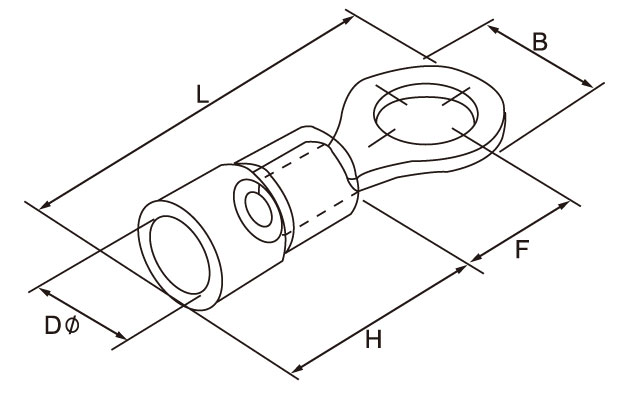

d2(mm) B L F H D
RV1.25-3 #4 3.2 5.7 18.7 4.95 10.6 4.3 红色
RVS1.25-3.5 #6 3.7 5.7 18.7 4.95
RVM1.25-3.5 #6 3.7 6.6 19.4 6.3
RVL1.25-3.5 #6 3.7 8 21.2 7
RVS1.25-4 #8 4.3 6.6 19.4 6.3
RVL1.25-4 #8 4.3 8 21.2 7
RVS1.25-5 #10 5.3 8 21.2 7
RVL1.25-5 #10 5.3 9.8 23 8.5
RV1.25-6 1/4 6.4 11.6 26.8 11.1
RV1.25-8 5/16 8.4 11.6 27.4 11.1
RV1.25-10 3/8 10.5 13.6 27.4 13.9
RV1.25-12 1/2 13 19.2 37.3 16.5

电缆尺寸 : 1.5~2.5mm²(A.W.G.16-14)   最大电流 : Imax=27A 材质：紫铜    厚度 : 0.8mm

型号 美国螺栓编号 螺丝直径 尺寸(mm) 颜色
d2(mm) B L F H D
RV2-3 #4 3.2 6.6 17.5 4.3 10.6 4.9 蓝色
RVS2-3.5 #6 3.7 6.6 17.5 4.3
RVM2-3.5 #6 3.7 6.6 20 6.2
RVL2-3.5 #6 4.7 8.5 22.8 7.75
RVS2-4 #8 4.3 6.6 20 6.2
RVL2-4 #8 4.3 8.5 22.8 7.75
RVS2-5 #10 5.3 8.5 22 7.75
RVL2-5 #10 5.3 9.5 22.6 7.25
RV2-6 1/4 6.4 11.9 27.2 11
RV2-8 5/16 8.4 11.9 27.2 11
RV2-10 3/8 10.5 13.6 31.1 13.9
RV2-12 1/2 13 19.2 36.8 16.5

电缆尺寸 : 2.5~4mm²(A.W.G.14-12)   最大电流 : Imax=37A 材质：紫铜    厚度 : 1.0mm

型号 美国螺栓编号 螺丝直径 尺寸(mm) 颜色
d2(mm) B L F H D
RV3.5-4 #8 4.3 8 24.5 7.7 13.5 6.2 黑色
RVS3.5-5 #10 5.3 8 24.5 7.7
RVL3.5-5 #10 5.3 12 29 7.7
RV3.5-6 1/4 6.4 12 29 7.7

电缆尺寸 : 4~6mm²(A.W.G.12-10)   最大电流 : Imax=48A 材质：紫铜    厚度 : 1.0mm

型号 美国螺栓编号 螺丝直径 尺寸(mm) 颜色
d2(mm) B L F H D
RV5.5-12 1/2 13.0 19.2 38.8 16 13.5 6.7 黄色
RVS5.5-4 #8 4.3 7.2 22 5.3
RVL5.5-4 #8 4.3 9.5 26.2 8.25
RV5.5-5 #10 5.3 9.5 26.2 8.25
RVS5.5-6 1/4 6.4 12 32.1 10.7
RVL5.5-6 1/4 6.4 12 32.8 13
RV5.5-8 5/16 8.4 15 34 13.7
RV5.5-10 3/8 10.5 15 34 13.7
RV5.5-12 1/2 13.0 19.2 38.8 16
